三菱工控产品在半导体洗净装置计算机系统集成中的应用

在高度精密与自动化的半导体制造领域，洗净工序是确保芯片良率与性能的关键环节之一。半导体洗净装置需要具备高洁净度、高稳定性和高度自动化的特点，其背后依赖于一套高效、可靠的计算机系统集成解决方案。日本三菱电机（Mitsubishi Electric）凭借其全面且高性能的工业自动化（FA）产品线，为该类高端设备提供了卓越的系统集成支持，成为众多设备制造商（OEM）的首选合作伙伴之一。

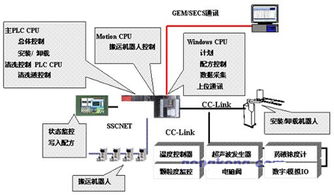

一、 系统集成架构与核心需求

半导体洗净装置通常包含多个工艺槽（如化学药液槽、超纯水漂洗槽、干燥槽等）、精密机械手、流体控制系统、温度/压力/浓度监控系统以及安全联锁系统。其计算机系统集成需要实现以下核心目标：

1. 精确的时序与顺序控制：各工艺步骤需严格按照预设流程和时间执行，误差需控制在毫秒级。
2. 复杂的运动控制：机械手需平稳、精准地传送晶圆，避免振动和污染。
3. 实时过程监控与数据采集：对温度、压力、流量、化学品浓度等关键参数进行实时监测、记录与报警。
4. 高可靠性与稳定性：7x24小时连续运行，MTBF（平均无故障时间）要求极高。
5. 良好的人机交互与远程管理：提供直观的操作界面，并支持与上层工厂管理系统（如MES）的数据交互。

二、 三菱工控产品在系统集成中的关键角色

针对上述需求，三菱电机的FA产品组合构成了一个完整、无缝集成的解决方案。

1. 可编程逻辑控制器（PLC）—— 系统控制中枢
产品系列：MELSEC iQ-R系列或Q系列。
应用角色：作为整个洗净装置的主控制器，负责执行所有顺序逻辑控制、工艺时序管理、安全联锁以及与其他子系统的通信协调。其高速处理能力、多任务内核和强大的网络功能，确保了复杂工艺程序的高效、可靠执行。通过内置的以太网端口，可轻松与上位监控系统及MES进行数据交换。

2. 伺服驱动系统—— 精密运动执行者
产品系列：MELSERVO-J5/J4系列伺服放大器与电机。
应用角色：驱动机械手进行晶圆的抓取、提升、平移和放置动作。三菱伺服系统以其极高的定位精度（通过高分辨率编码器实现）、平滑的振动抑制功能以及快速的响应速度，确保了晶圆传输过程的平稳与精准，有效防止了因振动导致的颗粒污染或晶圆破损。其与三菱PLC通过SSCNET III/H或CC-Link IE TSN网络进行高速同步通信，实现真正的“一键式”运动控制设定与调试。

3. 人机界面（HMI）—— 操作与监控窗口
产品系列：GOT2000系列图形操作终端。
应用角色：为设备操作员提供直观、丰富的图形化界面，用于工艺配方选择、参数设定、手动操作、实时状态显示（如各槽液位、温度曲线）、报警历史查询及报表生成。其高分辨率、高亮度的屏幕及强大的数据记录功能，极大地提升了设备的可操作性与可维护性。通过以太网与PLC直接连接，数据更新迅速。

4. 网络与通信解决方案—— 系统信息脉络
产品方案：CC-Link IE TSN 开放式工业网络。
应用角色：作为连接PLC、伺服、远程I/O站、智能传感器（如流量计、浓度计）及阀岛等设备的骨干网络。CC-Link IE TSN融合了千兆带宽与时间敏感网络（TSN）技术，在同一网络中实现了控制数据（要求实时性）与信息数据（如视频、配置数据）的无冲突、确定性传输，满足了洗净装置对多设备同步控制和大数据量监控的复合需求，简化了系统布线，提升了集成度与可靠性。

5. 变频器与低压电器—— 辅助动力与控制
产品系列：FR-A800系列变频器（用于泵、风机等调速控制），以及接触器、断路器等低压产品。
应用角色：实现对循环泵、排气风机等辅助设备的节能、平稳调速控制，并保障整个电气系统的安全运行。

三、 集成优势与价值体现

通过采用统一的三菱工控平台进行系统集成，为半导体洗净装置带来了显著价值：

• 高集成度与兼容性：所有核心组件来自同一供应商，软硬件兼容性极佳，减少了集成调试中的兼容性问题，缩短了开发周期。
• 卓越的性能与可靠性：产品经过严苛的工业环境验证，确保了设备在半导体工厂苛刻环境下的长期稳定运行，降低了客户的总拥有成本（TCO）。
• 便捷的工程与维护：使用统一的工程软件（如GX Works3用于PLC编程，GT Works3用于HMI设计，MR Configurator2用于伺服调试），降低了工程师的学习与使用门槛。强大的故障诊断与远程维护功能，提升了售后服务效率。
• 面向未来的可扩展性：基于开放网络和模块化设计，系统易于根据工艺升级需求进行扩展或调整。

###

在半导体洗净装置这类高端精密装备的计算机系统集成中，三菱电机的全系列工控产品提供了从控制、驱动、显示到网络通信的一站式解决方案。其技术先进、性能稳定、生态完整的特性，不仅保障了洗净工艺的精确执行与设备的可靠运行，也为设备制造商提升产品竞争力、终端用户保障生产效能与产品良率，提供了坚实的技术基石。随着半导体制造工艺向更精微方向发展，三菱工控产品的持续创新，将继续在这一关键领域扮演重要角色。
